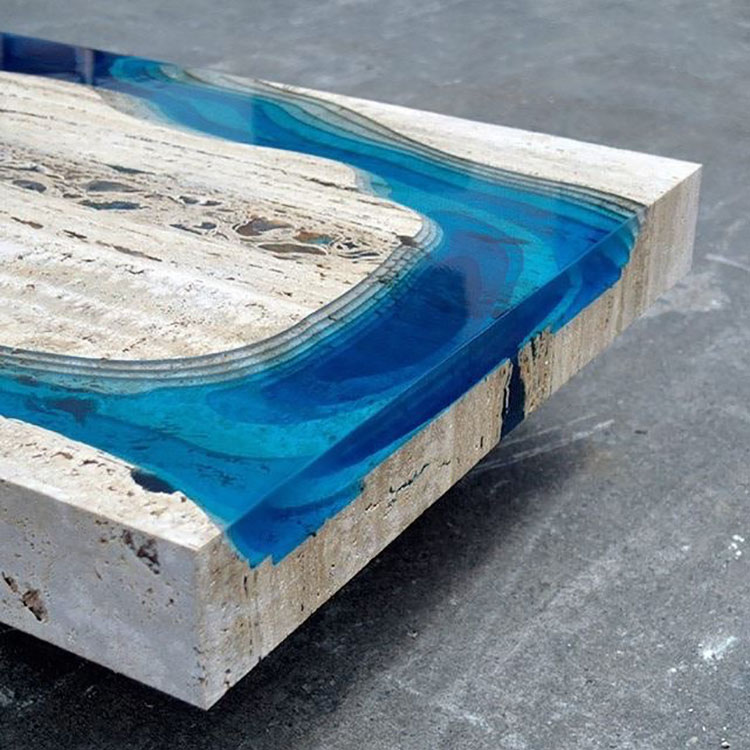

透明水晶膠桌子
致天透明水晶膠是一款常溫自然固化和加溫固化的環(huán)氧樹(shù)脂系列產(chǎn)品，水晶膠固化后硬度高，耐黃變性能好，自然消泡，透明度高，抗紫外線性能好。常用于各類異型材粘接成型或者表面灌封打磨處理工藝，賦予產(chǎn)品更多新的可能，歡迎來(lái)電咨詢！
一、水晶膠的性能特點(diǎn)
1、水晶膠外觀：無(wú)色透明粘稠液體，無(wú)機(jī)械雜質(zhì)。
2、致天水晶膠，水晶膠固化速度快。
3、粘接力強(qiáng)，完全滿足粘接要求。
4、形成的膠層透光度高,固化后光透過(guò)率≥90%。
5、耐濕熱老化、耐輻射性能良好，能長(zhǎng)期保持良好的粘接效果。
6、安全及毒性特征：無(wú)揮發(fā)性有成分，無(wú)吸入危險(xiǎn)，膠液固化后實(shí)際 無(wú)毒，使用方便安全。 7、貯存穩(wěn)定性好，常溫下貯存期為半年。
二、水晶膠使用說(shuō)明
一、水晶膠的種類及范圍
1、環(huán)氧型軟性水晶膠：它是一種液型，雙組份、軟性自干型水晶膠，無(wú)色、透明、具有彈性，輕度劃擦表面即自行恢復(fù)原形。適用于滌綸、紙張、塑料等標(biāo)牌裝飾。
2、環(huán)氧型硬性水晶膠：它是一種液型，雙組份硬性水晶膠，無(wú)色、透明，適用于金屬標(biāo)牌同時(shí)可制作各種水晶鈕扣、水晶瓶蓋、水晶木梳、水晶工藝品等高檔裝飾品。
3、PU聚氨脂型軟性水晶膠：它是一種液型，雙組分PU聚氨酯樹(shù)脂表面豐滿、耐磨損、耐沖擊、耐黃變、耐老化、高透明、高軟度，適合用制造高檔商標(biāo)、汽車銘板、貼花、徽章等裝飾。
三、工藝條件及使用方法
3.1 軟性水晶膠的操作方法：
①準(zhǔn)備好所用容器及清潔干燥的標(biāo)牌。
②將所需用水晶膠的A和B兩組份以150:50稱量好，把A組加熱到40℃左右再加入B組，倒入容器，攪拌均勻，消氣泡(抽真空，真空泵)
③消泡后的膠用小燒杯或針筒等均勻滴在標(biāo)牌上，如標(biāo)牌邊緣水晶膠淌不到(基本都能走到)，可用小針撥動(dòng)，使膠均勻涂在表面。
④凝膠固化：涂好后的標(biāo)牌，凝膠時(shí)間約為室溫25℃3小時(shí);固化時(shí)間約為室溫36小時(shí)。或者將涂好后的標(biāo)牌放入60℃的恒溫烘干箱中，3小時(shí)即完全固化。
⑤如客戶有特殊要求，凝膠固化時(shí)間及固化后膠的軟、硬可根據(jù)客戶要求適當(dāng)調(diào)配?！?nbsp;
⑥膠的調(diào)配量、客戶可自行控制，剩余膠不得超過(guò)1小時(shí)?！?nbsp;
3.2 硬性熱固水晶膠的操作方法：
①配置前準(zhǔn)備同上?！?nbsp;
②將所需用水晶膠的A和B組份以3:1稱量好后，攪拌均勻，即可滴在標(biāo)牌上?！ ?nbsp;
③凝膠固：涂好的標(biāo)牌放在烘箱中60℃左右加溫1.5小時(shí)即可;或常溫下放置13小時(shí)左右自干?！ ?nbsp;
四、貯存及注意事項(xiàng)
1、使用與保存應(yīng)避免直接日光的照射及接觸高溫，以防膠凍。一般貯存在25℃陰涼避光處，尤其在夏天，最好低溫貯存。
2、水晶膠存放期一般以6個(gè)月，超過(guò)6個(gè)月性能良好仍可使用。
3、使用配置水晶膠遇到剩余膠時(shí)，不要倒回原來(lái)未配置的包裝內(nèi)，以免起反應(yīng)作用，引起膠凍現(xiàn)象。
4、使用的針筒、燒杯等容器，可用丙酮。酒精清洗。 5、使用注意：配膠時(shí)不能加其它稀釋劑，以免降低強(qiáng)度。
掃一掃 免費(fèi)提供技術(shù)指導(dǎo)
